Trabalho VLAN.

  1. Antes de fazer a tarefa, assista aos dois videos tutoriais:
    1. Tutorial 1
    2. Tutorial 2
  1. Antes de fazer a tarefa, instale o Packet tracer:
    1. BLOG LAB CISCO
    2. PACKET TRACER NETWORK
    3. APLICATIVO PACKET TRACER
Os exercícios a seguir serão realizados com o simulador Packet Tracer da Cisco.
  1. Entre no simulador e faça os dois exercícios a seguir.

Exercício: Parte 1

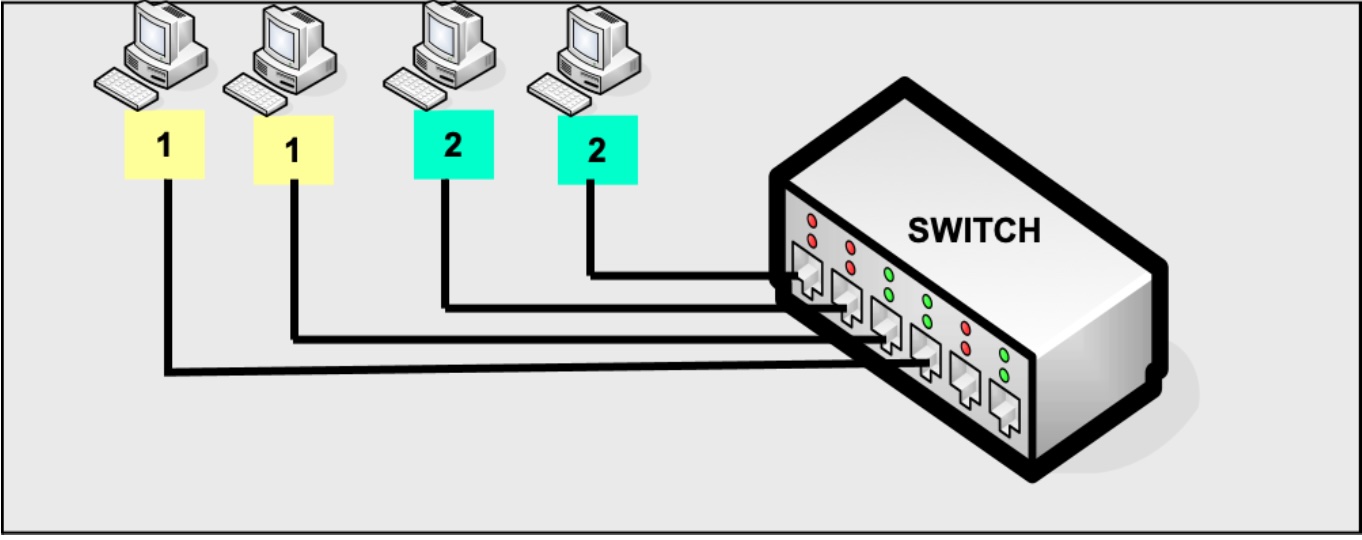

  1. Divida o switch em 2 VLANs.
    1. Professores: VLAN 1 (portas 1 e 2)
    2. Alunos: VLAN 2 (portas 3 e 4)
    3. Faça as VLANS se comunicarem entre si.
      1. Teste utilizando o ping para verificar a comunicação entre máquinas
        1. VLAN1 com VLAN1 (funciona)
        2. VLAN1 com VLAN2. (Não Funciona)
  • Entregue o exercício com todos os comandos usados na ordem e comentados.

Exercício: Parte 2

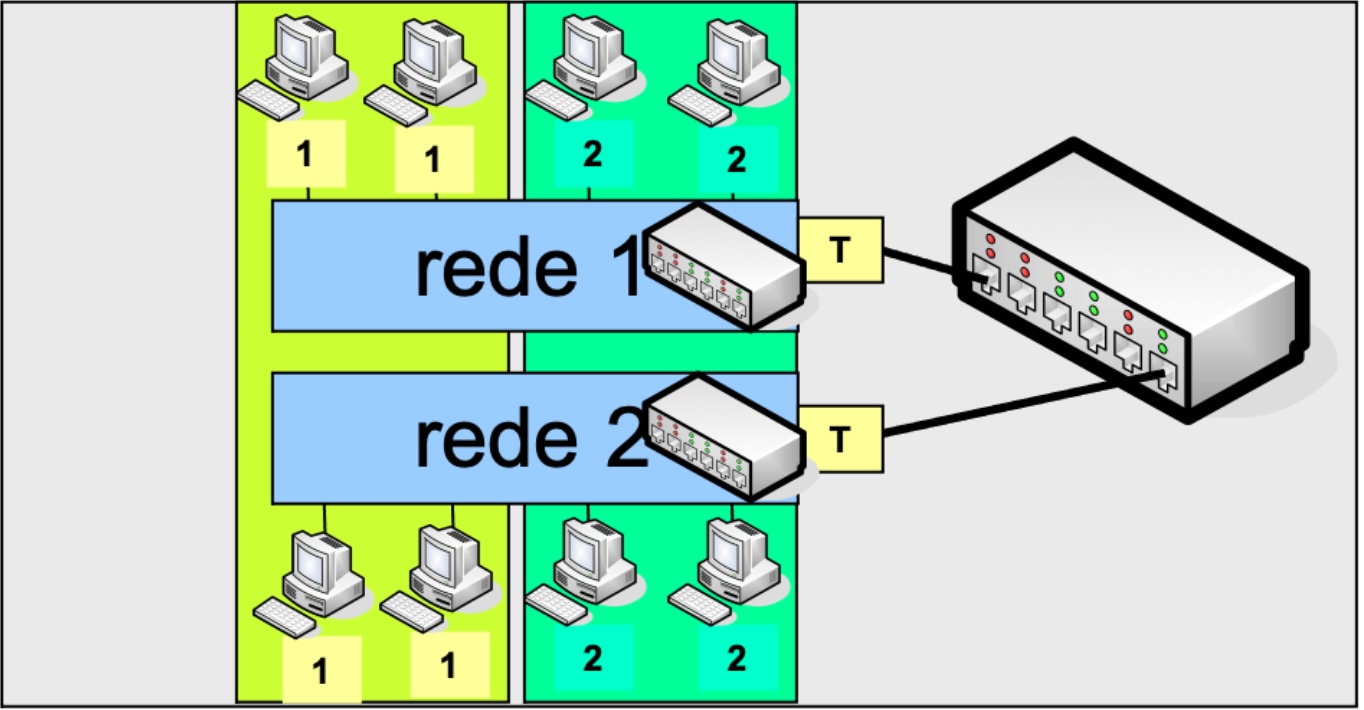

  1. Divida os switch em 2 VLANs.
    1. Professores: VLAN 1 (portas 1 e 2)
    2. Alunos: VLAN 2 (portas 3 e 4)
    3. Faça os switches se comunicarem através de uma porta Trunk (Sem roteador.)
      1. Teste utilizando o ping para verificar a comunicação entre máquinas
        1. VLAN1 com VLAN1 (No mesmo switch)( Comunica)
        2. VLAN1 com VLAN2 (No mesmo switch)(Não Comunica)
        3. VLAN1 com VLAN1 (Em switchs diferentes)(Comunica)
        4. VLAN1 com VLAN2 (Em switchs diferentes)(Não Comunica)
    4. Faça as VLANS se comunicarem através de um roteador
      1. Teste utilizando o ping para verificar a comunicação entre máquinas
        1. VLAN1 com VLAN1 (No mesmo switch)( Comunica)
        2. VLAN1 com VLAN2 (No mesmo switch)( Comunica)
        3. VLAN1 com VLAN1 (Em switchs diferentes)( Comunica)
        4. VLAN1 com VLAN2 (Em switchs diferentes)( Comunica)
  • Entregue o exercício com todos os comandos usados na ordem e comentados.
Lembre-se: O vídeo deve ser uma demonstração prática, complementada por explicações claras sobre o funcionamento e as decisões de projeto.
O vídeo deve ser anexado como link nos comentários da entrega dentro da atividade do classroom. NÃO deve ser enviado o arquivo do video!
